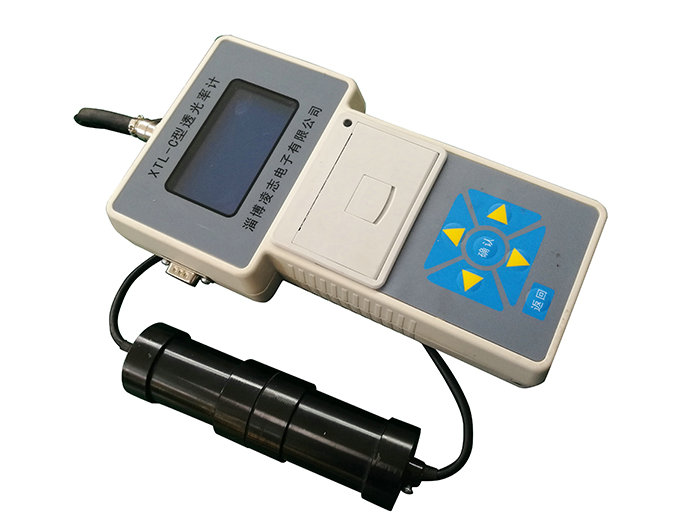

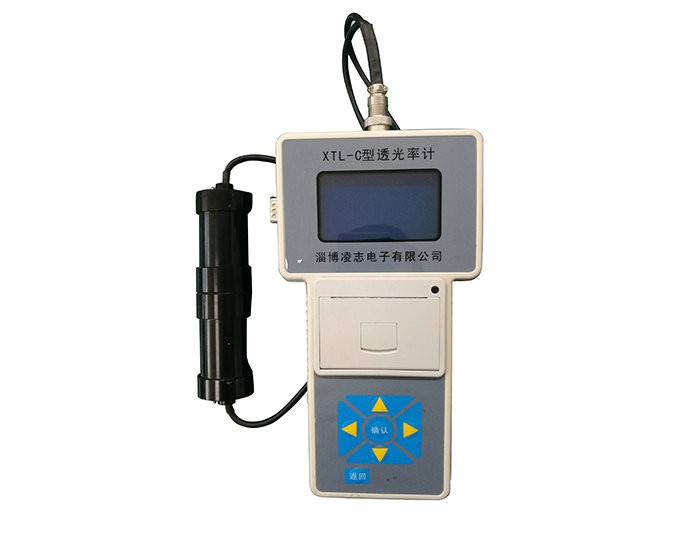

透光率計

XTL-C型透光率計是淄博凌志電子有限公司配合中華人民共和國國家標準《機動車運行安 全技術條件》（GB7258－2012）而自主研制生產的新產品，主要用于測量各種玻璃的可見光透光率，具有精 確性高、誤差小、體積小巧、操作簡單等優點，使用廣泛，可適用于汽車制造、航空航天、玻璃制品等行業。

透光率計主要用于測量汽車玻璃及透明或半透明物體的透光率。本儀器攜帶方便，特別適合現場測量。

二、技術參數：

1.1測量范圍：（0.0 ～100）%。

1.2分度值d：0.1%。

1.3示值誤差：不超過 ±2%①。

1.4重復性誤差：不超過2%①

1.5零位漂移：不超過 2d

1.6環境溫度：-5~40oC;

1.7通訊波特率:9600bit/s

1. 8內置充電電池，充滿電可連續工作10小時以上。

三、使用方法：

1、測試筒沿白色線對齊，打開電源，預熱5-10分鐘，儀器進行自動校準，當屏幕顯示的透光率值到99%以上代表自檢完畢，可進入檢測。

2、把兩個測試筒分別放在被測物體兩邊，白色線對齊。自動檢測被測物的透光率，此時按“結束”該值保持不變，按“+”鍵該值上傳至上位機。

四、通訊協議：

RS-232串行通信的命令及數據格式：

上位機串口設置：波特率：9600bit/s；奇偶校驗：無；數據：8位；停止位：1位

開始符0XF0,結束符0XED。檢測結果是ASCII碼，高位在左邊，低位在右邊，共6個字節。格式如下：

F0  30  34  35  36   ED

代表透光率：45.6%

五、注意事項：

1．儀器長時間不用，請定期充電（隔1-3個月充電一次）。

2．充電時間不可過長，充電器指示燈由紅轉綠請及時撥下。

3．主機與測試端連接牢固后再打開主機電源，測試完畢，將主機關閉后再撥下測試端。

4．設備屬精 密儀器，不可重摔、碰撞；不可私自拆卸；不可長時間放置在潮濕環境下。

5、不可擅自拆卸測試端。

六、裝箱單：

透光率計      1臺

聯網線        1條（選配）

探頭          1套

說明書        1份

合格證        1份

保修卡        1份

充電器        1個
