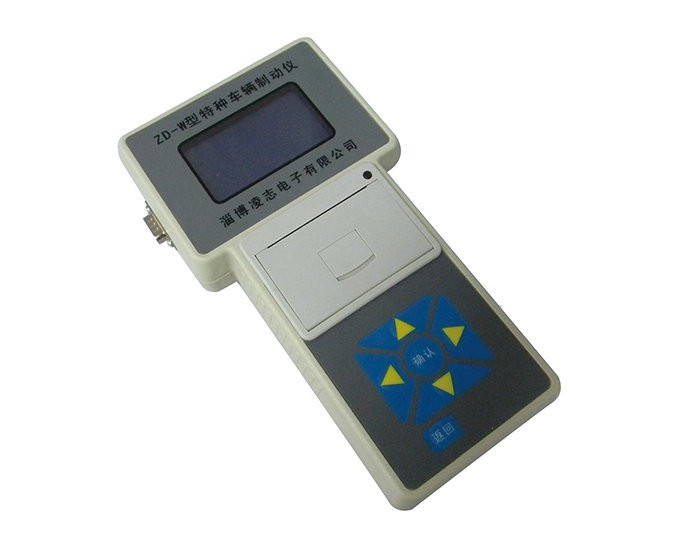

ZD-W特種車輛制動儀

一、產品特點

1、特種車輛制動儀是我公司自主研發的以高性能單片機為核心的智能化測試儀器，該儀器是按照特種車輛檢測標準而設計的專用儀器。

儀器配以點陣式液晶屏作為顯示器件，漢字提示實時顯示測試數據，配有內置打印機打印檢測數據，配有標準RS-232接口，可與計算機通訊。

2、此儀器配有GPS定位傳感器，可準確測試被測車輛的速度及制動距離，可根據特種車輛制動標準對檢測數據自動判定是否合格。

3、儀器具有車牌號輸入、日期自動顯示、可存儲數據的功能。

二、技術參數

1、速度：0～99.99 km/h     分辨力：0～0.01 km/h    示值誤差：±2%

2、制動距離：0～99.99 m    分辨力：0.01    m  示值誤差：±2%

3、內置鋰電池（可反復充電）

4、充電電壓：220伏

三、操作方法

1、開機前將GPS定位傳感器吸在被測車上，將踏板開關安裝在被測車輛的制動踏板上，并與儀器連接。

2、開機顯示

　　　　　特 種 車 輛 制 動 儀

　　　　　　　　ZD-W

　　　　　淄博凌志電子有限公司

　　　　　　　按任意鍵繼續

按“確認”鍵

　　　　　衛星：             未定位

　　　　　經度：

　　　　　緯度：

　　　　　XXXX  XXXX  XXXX XXXX

當接收到衛星數3個以上時，注意：須接收到衛星信號（3個以上后）方可進入檢測。

按“確認”鍵

　　　　　請選擇系統功能

　　　　　檢測    查看    日歷

　　　　　　　清除    標定

　　　　　方向選擇確認繼續

 “↑ ↓ ← →”為選擇鍵（“標定”不用）

 按“確認”鍵

　　　　　輸  入  車  牌  號

　　　　　京A-1  2  3  4  5

按“← →”鍵移動光標，按“↑↓”鍵改變數字

按“確認”鍵

　　　　　起重＜16T    高速觀光

　　　　　起重＞16T    低速觀光

　　　　　＞1.2舉升    觀光列車

　　　　　越野車輛

按“↑ ↓ ← →”選擇被測車型

按“確認”鍵

　　　　　　請選擇車況

　　　　　空載        滿載

　　　　　左右方向鍵選擇

　　　　保 持 車 輛 勻 速 行 駛

　　　　　　　距離          m

　　　　　車速  XX.XX  km/h

　　　　按返回鍵停止測試

車輛按標準行駛至規定車速時（見表1、表2）后，急踩剎車。顯示進入

　　　　　請用按鍵選擇操作

　　　　　距離  XX.XX  m       N

　　　　　車速  XX.XX  km/h

　　　　　打印  存儲  發送  重測

移動光標選擇：打印、存儲、發送、重測

距離—制動距離     N—表示不合格

車速—制動時車速   Y—表示合格

四、通訊協議

1.協議：9600，N，1,1

2.數據類型：ASCLL碼

3.數據定義：
